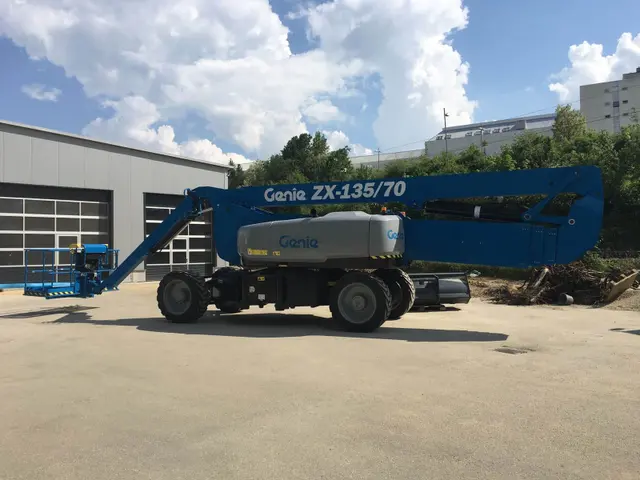

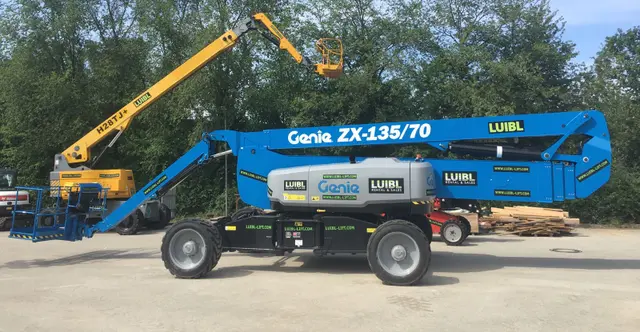

Pronajměte si Genie ZX-135/70 – Kloubový teleskopický výložník, výška 43 m

Genie ZX-135/70 není stroj pro každé staveniště. Je to odpověď na konkrétní otázku: Jak se technik dostane do bodu ve výšce 40 m, který je 20 m horizontálně od místa instalace – přes překážku – bez nutnosti přemístit plošinu? Pokud máte tento problém, je tohle řešení. Pokud ne, je lepší pořídit menší stroj. Tento článek vysvětluje, kdy má smysl pronajmout si ZX-135/70, co je technicky možné a co by měli správci stavenišť zvážit při poptávce.

Technologický průkopník mezi dieselovými kloubovými plošinami

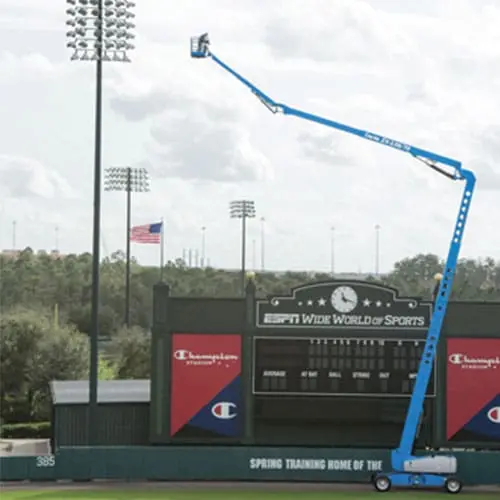

ZX-135/70 kombinuje tři konstrukční prvky, které jej odlišují od konvenčních plošin, jako je řada Genie SX: plně kloubový výložník s přídavným stoupáním, teleskopické prodloužení ramene a nastavitelný podvozek ve tvaru X. Zatímco teleskopický výložník se vysouvá pouze v přímé linii, kloubová geometrie stroje ZX-135/70 mu umožňuje dosáhnout přes překážky – přesahy střech, zábradlí, potrubí, chladicí věže. Konkrétně to znamená, že pracovní výška 43,15 m a maximální boční dosah stroje ZX-135/70 21,26 m vytvářejí pracovní plochu, kterou čistý teleskopický výložník této velikosti nedokáže pokrýt. Kloubový výložník lze naklánět, aniž by bylo nutné stroj přemisťovat. To je zásadní výhoda pro inspekce mostů nebo ocelových konstrukcí v halách – každé přemisťování vyžaduje čas a personál. Stroj je schválen pouze pro venkovní použití. Každý, kdo hledá srovnatelný dosah bez emisí pro vnitřní použití, bude muset zvážit jiná provedení v této velikosti.

Maximální flexibilita díky systému prodlužování výložníku

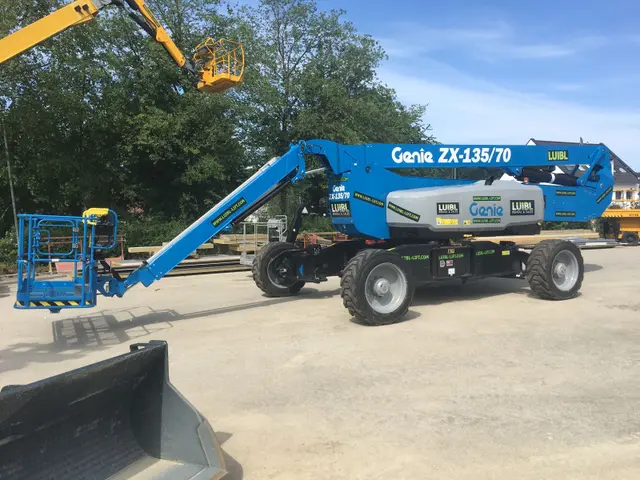

Teleskopický výložník je vlastnost, která dělá z stroje ZX-135/70 v praxi obzvláště výhodný. Místo pevného výložníku má stroj výložník, který se vysouvá z 3,66 m na 6,10 m – což poskytuje přibližně 2,4 m dodatečného dosahu přesně v okamžiku, kdy je hlavní výložník již na hranici svých možností. Vertikální rozsah otáčení výložníku je 110°.

V praxi to znamená, že pokud obsluha potřebuje dosáhnout bodu pod výstupkem, hlavní výložník se přesune přes okraj, výložník se spustí a poté vysune. U pevných ramen koše bez teleskopické funkce vyžaduje stejný pracovní bod často dodatečné polohování stroje – včetně zajištění nové instalační plochy, kontroly zátěžového diagramu a opětovného upevnění. V samotném koši jsou k dispozici dvě možnosti plošiny: ocelová plošina o délce 1,83 m s bočně výklopnými dveřmi – kompaktnější varianta pro stísněné prostory; ocelová plošina o délce 2,44 m s trojstranným vstupem a bočně výklopnými dveřmi – více místa pro dva montéry a materiál. Nosnost plošiny je 272 kg. To je dostatečné pro dvě osoby plus nářadí, ale do značné míry vylučuje těžké montážní materiály, jako jsou ocelové plechy nebo větší spojovací prvky. Každý, kdo potřebuje vyšší zatížení korby, by měl zvážit alternativní modely pro těžší provoz – ZX-135/70 je v tomto ohledu optimalizován pro dosah, nikoli pro zatížení.

Stabilita a manévrovatelnost: Mini Genie X-Chassis

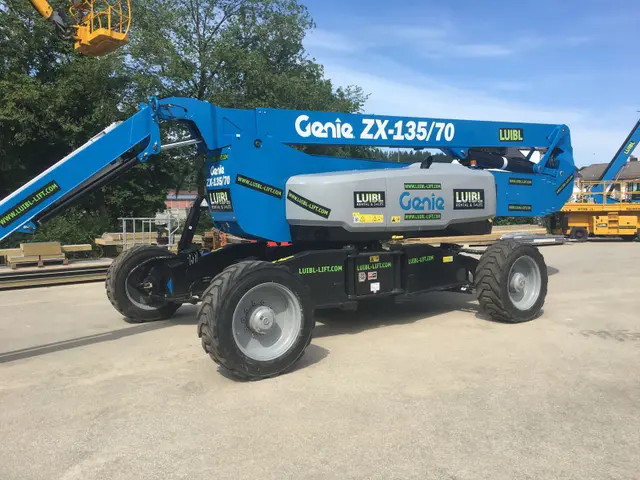

Stroj s pracovní výškou 43 m vyžaduje odpovídajícím způsobem velký půdorys. Genie X-Chassis řeší napětí mezi stabilitou během provozu a přepravitelností díky variabilní šířce náprav. Během provozu se nápravy vysouvají, čímž stroj dosahuje maximální rozchodu. Pro přepravu se nápravy zasouvají a stroj se vejde na standardní podvalník.

Výhoda se projeví v úzkých přístupových bodech na staveništích. Tam, kde by stroj s pevnou šířkou náprav zastavil v úzkém průjezdu o šířce 2,55 m, ZX-135/70 se zasunutým X-Chassis dokáže projet. Na místě se poté plošina vysune – proces trvá jen několik minut a je součástí standardních lešenářských operací. Horní konstrukce se plynule otáčí o 360°. Neexistuje žádný koncový doraz, který by vynucoval návrat do výchozí polohy během složitých polohovacích operací. To umožňuje nepřerušovanou práci během inspekčních jízd podél fasády nebo mostu. Terénní schopnosti a pohon všech kol: Na staveništi určují tři faktory, zda je plošina skutečně připravena k použití – pohon, řízení a chování náprav. ZX-135/70 vyniká v těchto oblastech: Trvalý pohon všech kol – výkon motoru je rozdělován na všechna čtyři kola. Na štěrku, měkkém povrchu nebo za mokra je to nezbytné pro bezpečné umístění stroje.

Čtyři režimy řízení – řízení přední nápravy pro normální jízdu, řízení zadní nápravy pro malý poloměr otáčení, krabí řízení pro boční pohyb bez otáčení a koordinované řízení všech kol pro maximální manévrovatelnost.

Aktivní systém oscilačních náprav – nerovnosti terénu jsou mechanicky kompenzovány, čímž je zajištěno, že všechna čtyři kola zůstanou v kontaktu se zemí. Bez této funkce by stabilní polohování na typických površích stavenišť nebylo možné.

Sklon až 45 % – tato hodnota platí pro jízdu se zataženým ramenem. Při práci ve výškách musí být stroj vyrovnán pomocí podvozku X-Chassis a senzoru náklonu.

Pneumatiky jsou vybaveny terénním dezénem. To by nebylo vhodné pro čistě vnitřní použití – to opět dokazuje jasnou konstrukci stroje pro venkovní použití.

Oblasti použití ZX-135/70 v průmyslu a infrastruktuře

Stroj této třídy se zřídka pronajímá na krátkodobé práce. Typické oblasti použití:

• Inspekce a údržba mostů – kombinace velkého bočního dosahu a prodloužení výložníku umožňuje přístup k spodním stranám mostu, pilířům a ložiskům bez nutnosti práce pod mostem.

• Ocelové a halové konstrukce – při instalaci nosníků ve výškách 30 až 40 m je často nevyhnutelné sahat přes již smontované konstrukce. ZX-135/70 eliminuje potřebu přemisťování.

• Údržba elektráren a chladicích věží – klasická aplikace pro geometrii „nahoru a nadol“. Součásti na zakřivených konstrukcích jsou přístupné přes výstupky.

• Průmyslové komíny a kouřovody – dosah přes 40 m umožňuje inspekce až do horní části šachty.

• Vysoké fasády a skleněné konstrukce – tam, kde lešení není ekonomicky rentabilní, například pro krátké zakázky nebo složité geometrie, poskytuje ZX-135/70 potřebnou výšku a manévrovatelnost.

Ve všech případech je stroj investicí do dosahu. Ti, kteří potřebují pouze pracovní výšku 28 m, budou logisticky i nákladově lépe na tom s kompaktnějším modelem, jako je Magni DAB28RT.

Logistika, doprava a dodací oblasti

Přeprava ZX-135/70 není triviální. Stroj váží více než 20 tun a vyžaduje vhodný nízkopodlažní přívěs. Společnost Luibl Rental provozuje vlastní flotilu nízkopodlažních návěsů – což je důležité, protože externí přepravní společnosti často vyžadují na velké stroje několikadenní dodací lhůty. Na velkých stavbách s krátkými termíny je to nejčastější zdroj zpoždění. Dodací oblasti: Německo, Rakousko, Švýcarsko, Polsko, Česká republika, Itálie, Maďarsko, Lucembursko a další evropské země – ze sítě více než 200 poboček. Servis během doby pronájmu: U velkých strojů je obzvláště důležitá dostupnost technické kontaktní osoby. Technici mohou být k dispozici na vyžádání pro instruktáž nebo řešení problémů.

Před pronájmem: Provozní oprávnění a předpisy

Teoretické školení, praktický výcvik a písemné povolení od zaměstnavatele jsou povinné.

Mezinárodně je vyžadována karta IPAF PAL kategorie 3b (výložníkové plošiny s vlastním pohonem) – často stanovena jako minimální požadavek v bezpečnostním plánu pro velká staveniště s mezinárodními generálními dodavateli.

Další předpisy:

• 10 – Obsluha mobilních zvedacích pracovních plošin

• DIN EN 280 – Bezpečnostní požadavky, výpočty a zkoušky pro mobilní zvedací pracovní plošiny

• Rakousko (AUVA / AM-VO) – Nařízení o pracovních zařízeních s odpovídajícími požadavky

Před každým Pracovní den je povinná vizuální a funkční kontrola.

Často kladené otázky: Často kladené otázky o pronájmu Genie ZX-135/70

Jaká je přepravní šířka Genie ZX-135/70?

Se zataženým podvozkem Mini Genie X lze stroj přepravovat v rámci standardních rozměrů nízkopodlažního návěsu. Přesné rozměry se liší v závislosti na konfiguraci – konkrétní rozměry jsou uvedeny v nabídce pronájmu. Podvozek se poté na místě vysune pro provoz.

Jaký je rozsah otáčení prodlužovače výložníku?

Vertikální rozsah otáčení je 110°. Samotné rameno výložníku je teleskopicky výsuvné od 3,66 m do 6,10 m. Horní konstrukce se také plynule otáčí o 360° bez dorazu. Může Genie ZX-135/70 pracovat pod úrovní terénu? Stroj nabízí negativní dosah a dokáže umístit koš pod úroveň instalace – což je důležité pro inspekce mostů nebo práce na svahu. Přesný maximální negativní dosah závisí na konkrétní poloze výložníku a místě použití a měl by být předem upřesněn na základě geometrie staveniště.

Jaké je přípustné zatížení koše?

272 kg na plošině. To odpovídá dvěma osobám s nářadím a lehkým vybavením. Pro náročnější požadavky doporučujeme zvážit alternativní modely pro těžší provoz.

Kolik osob může na plošině stát současně?

Až dvě osoby, za předpokladu, že celkové zatížení koše nepřesáhne 272 kg.

Které režimy řízení jsou k dispozici?

Řízení přední nápravy, řízení zadní nápravy, krabí řízení pro boční pohyb a koordinované řízení všech kol pro minimální poloměr otáčení.

Vyžádejte si konzultaci projektu

U stroje, jako je ZX-135/70, určuje předběžné upřesnění dosahu, geometrie překážek a prostoru pro instalaci, zda je pronájem ekonomicky rentabilní. Stručný popis zamýšleného použití – pracovní výška, boční dosah, situace instalace – obvykle postačuje pro úvodní posouzení. Přímý kontakt s týmem pronájmu: https://www.luibl.eu/kontakt/

Ověřte dostupnost a vyžádejte si nabídku.
